| 是否进口：否 | 产地：陕西 | 加工定制：是 |
| 品牌：威尔 | 型号：AR16 | 订货号：AR16 |
| 货号：AR16 | 测量精度：(0.05+6H/10000)μm | 外形尺寸：180*320mm |
| 重量：15kg | 适用范围：圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差 | 规格：±300μm |
| 是否跨境货源：否 |

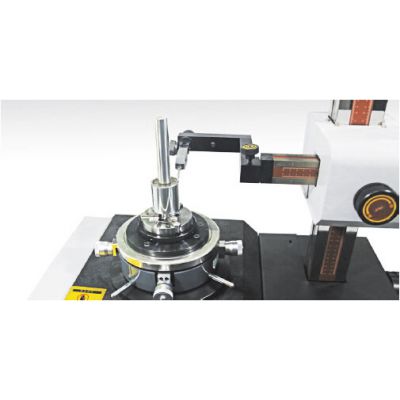

RA160 圆度仪(实用型)
测量范围
承载：15kg
测量直径：280mm
检测深度：100mm
产品特点
★ 高精度圆度测量仪，一体式设计，节省空间，更美观。
★ 气浮运动轴系。
★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。
★ 对使用环境无特殊要求，可在车间环境下使用。
★ 强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整。
★ 业内***的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收。
★ 软件自主研发，模块化设计使用户维护成本降至***。
★ 针对电机行业，开发了电机转子测量模块。
★ PC配置灵活，可据根用户要求配置。
产品简介
RA系列圆度仪采用极坐标测量法，工件旋转式，以精密轴系为圆回转测量基准，圆周方向采用精密开式圆光珊计数，半径方向采用电感传感器计量径向变化量。经采集、控制系统转化由PC机进行运动控制、数据采集、数据分析，以图形、表格方式显示测量结果。
测量项目
圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差
应用行业
机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等
产品配置表
| 威尔（wale）圆度仪系列 | 型号：RA160 | |
| 旋转工作台 | 旋转精度 | (0.05+6H/10000)μm |
| 旋转速度 | 6rpm | |
| 工作台有效直径 | 180mm | |
| 工件直径（回转直径） | 460mm | |
| 测量直径 | 280mm | |
| 台面承重 | 15Kg | |
| 垂直轴(Z轴) | 垂直移动 | 320mm |
| 检测高度（离旋转工作台） | 320mm | |
| 检测深度 | 100mm | |
| 立柱标尺 | 无 | |
| 水平臂(X轴) | 水平移动 | 165mm |
| 突出量 | 25mm | |
| 水平移动方式 | 手动 | |
| 接触方式 | 手动 | |
| 测针测头 | 测量范围 | ±300μm |
| 测力 | 70-100mN | |
| 标准测针 | 红宝石，Φ2mm | |
| 测量方向 | 双方向 | |
| 测针角度调整 | ±45° | |
| 圆周采样 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 8192点 | |
| 数据分析项 | 分析功能 | 圆度、同轴度、同心度、平面度、径向单跳动、 轴向单跳动、平行度、垂直度、壁厚差 |
| 圆度评估的参考圆 | LSC，MZC，MIC，MCC | |
| 测量波段 | 15upr,50upr,150upr,500upr,15-150upr, 15-500upr,50-500upr | |
| 缺口测量 | 有 | |
| 选配件 | 计算机系统 | 标配PC机系统 |
| 输出 | 标配A4幅打印机 | |
| 三维调整台 | 标配 | |
| 精密卡盘 | 标配 | |
| 校正标准件 | 标配 | |
| 标准玻璃半球 | 标配无，可选配 | |
